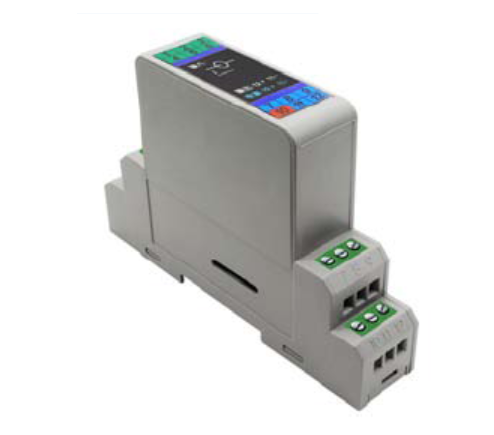

WBZJI-SI nuolatinės srovės keitiklis
Charakteristikos
*Viena nuolatinės srovės signalo įvestis ir viena izoliuota nuolatinės srovės signalo išvestis
*Bendradarbiauti su valdymo sistemomis, tokiomis kaip DCS/PLC ar kitų įrenginių kombinuotų prietaisų programomis.
*Prisijungimas prie valdymo sistemos: įvairios DCS/PLC AI kortelės priima srovės arba įtampos signalus.
*Tinka prijungtiems lauko įrenginiams: įvairių įrenginių nuolatinės srovės arba įtampos signalams.
*Montavimas ir gnybtų laidai: 35mm standartinis DIN bėgio kortelės tipo montavimas; gnybtų laidai naudoja nendrinio tipo suspaudimo jungtį.
Apžvalga
Įvairių įrenginių nuolatinės srovės signalo šaltiniai vietoje per apsauginio barjero izoliaciją, anti-trukdžių slopinimą ir kt. Išveda nuolatinės srovės arba įtampos signalus į valdymo sistemas ar kitus išmaniuosius prietaisus.
Šis nuolatinės srovės signalo izoliatorius naudoja nepriklausomą nuolatinės srovės maitinimo šaltinį, kad atskirtų maitinimo šaltinį – įvestį – išvestį.
Produkto dydis
Techniniai parametrai
Įvesties srovė: 0~10A; Galimas šunto išėjimas virš 10A
Išėjimo srovė: 4~20mA; 0~20mA; 0~10mA;
Leidžiama srovės išėjimo apkrova: mažesnė arba lygi 500Ω
Išėjimo įtampa: 0-5V, 0-10V;
Leidžiama išvesties įtampa Apkrova: didesnė arba lygi 10KΩ
Standartinis išsamių pagrindinių techninių parametrų tikslumas: ±0.1 %
Temperatūros poslinkis: ±0,01 % / laipsnis
Atsakymo laikas:<30ms (0~90%)
Maitinimas: Įtampos diapazonas DC18V-36V
Maitinimo šaltinio pakeitimų poveikis: ±0.1 % (20–30 VDC leistinas įtampos diapazonas) Izoliavimo galimybė: 2,5 KV, 1 min., 50 Hz tarp įvesties-išvesties-maitinimo šaltinio Izoliacijos varža: didesnė arba lygi 100MΩ / 500VDC tarp įvesties-išvesties-maitinimo Darbo aplinkos temperatūra: -20-+60 laipsnis
Matmenys: storis × aukštis × ilgis =25 × 87 × 112 (mm)
Gnybtų laidų schema
